Sistemas puerta corredizas

• Superficie de vidrio extremadamente alta, hasta el 98 % (ventanas panorámicas).
• Resistencia antirrobo fiable hasta RC2.
• Perfiles de visión extraestrechos: 21 mm o 30 mm.
• Ancho máximo: 13 800 mm, mínimo: 1000 mm. Altura máxima: 4000 mm, mínima: 500 mm
• De 2 a 6 paneles, con 2 o 3 guías
• Dirección de apertura: izquierda y/o derecha
• Peso máximo del panel: SF40 hasta 400 kg, SF60/SF80 hasta 800 kg
• Umbral enrasado (sin barreras según DIN 18024)
• Rodillos y guías de acero inoxidable con rodamientos de bolas
• Mecanismo de cierre integrado
• Tres niveles de sellado en la junta laberíntica, que cumplen con los más altos requisitos de estanqueidad
• Refuerzo de acero en la junta central para cargas de viento elevadas
• Elementos deslizantes, fijos y de esquina combinables (p. ej., esquinas de 90°)
• Valores U mínimos a partir de 0,75 W/m²K según el tamaño y el acristalamiento (SF60/SF80)
• Opciones de acristalamiento: vidrio templado de seguridad (ESG), vidrio laminado de seguridad (VSG), vidrio especial, esmerilado Vidrio
• Marcos de acristalamiento perimetrales, soportes de montaje para una instalación rápida y un ajuste preciso

El análisis estructural específico del proyecto, los detalles de conexión y los cálculos físicos de la construcción son responsabilidad de la empresa especializada en planificación e ingeniería estructural. En el último paso de su configuración, usted selecciona a su socio especialista.

 SF40 – sin aislamiento:

• Profundidad de instalación: 110 mm (2 carriles), 165 mm (3 carriles)
• Grosor del vidrio: 6–22 mm, peso máximo del panel: 400 kg

SF60 – aislado térmicamente:

• Profundidad de instalación: 2 carriles: 170 mm, 3 carriles: 260 mm
• Espesor del vidrio: 32–34 mm, peso máximo del panel: 800 kg
• Permeabilidad al aire: Clase 4, resistencia a la lluvia torrencial: Clase 9A, carga de viento: Clase C3/B5

SF80 – altamente aislado térmicamente:

• Profundidad de instalación: 210 mm (2 carriles), 320 mm (3 carriles)
• Espesor del vidrio: 52–54 mm, peso máximo del panel: 800 kg
• Permeabilidad al aire: Clase 4, resistencia a la lluvia torrencial: Clase E750, carga de viento: Clase C5

• Ventanas correderas para terrazas
• Transición entre sala de estar y zonas exteriores
• Acristalamiento de logias y balcones
• Acristalamiento de jardines de verano
• Acristalamiento de invernaderos

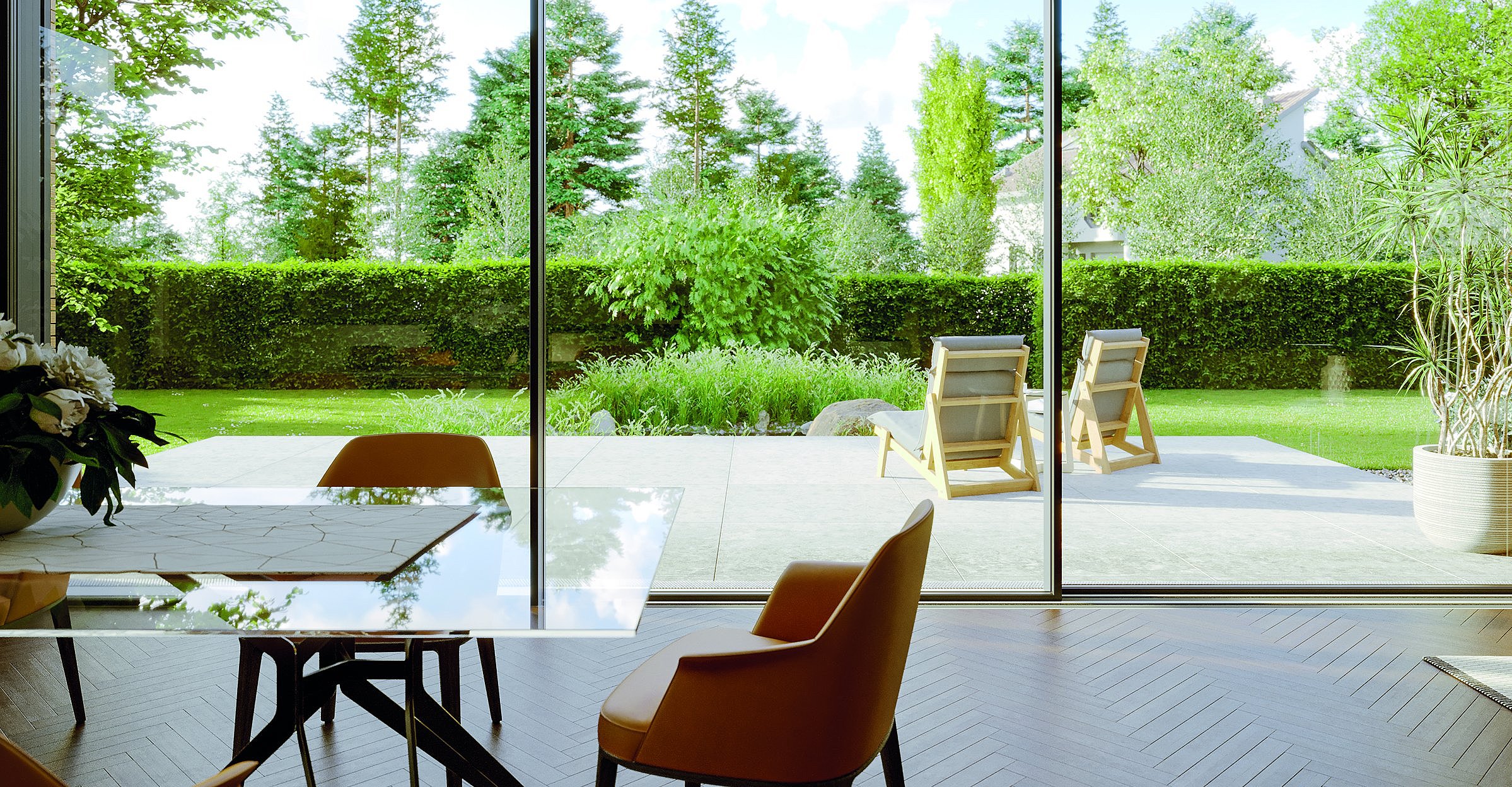

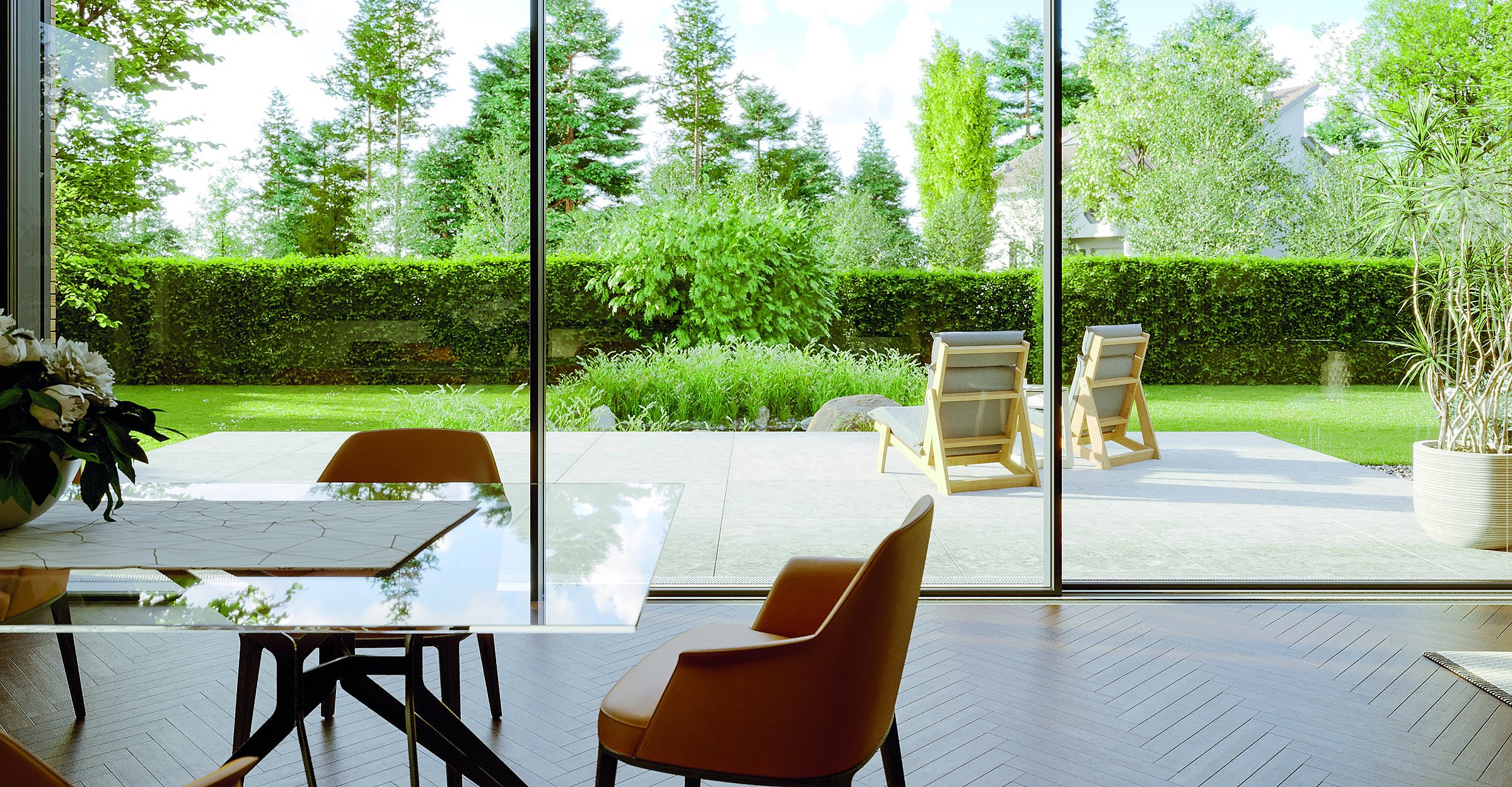

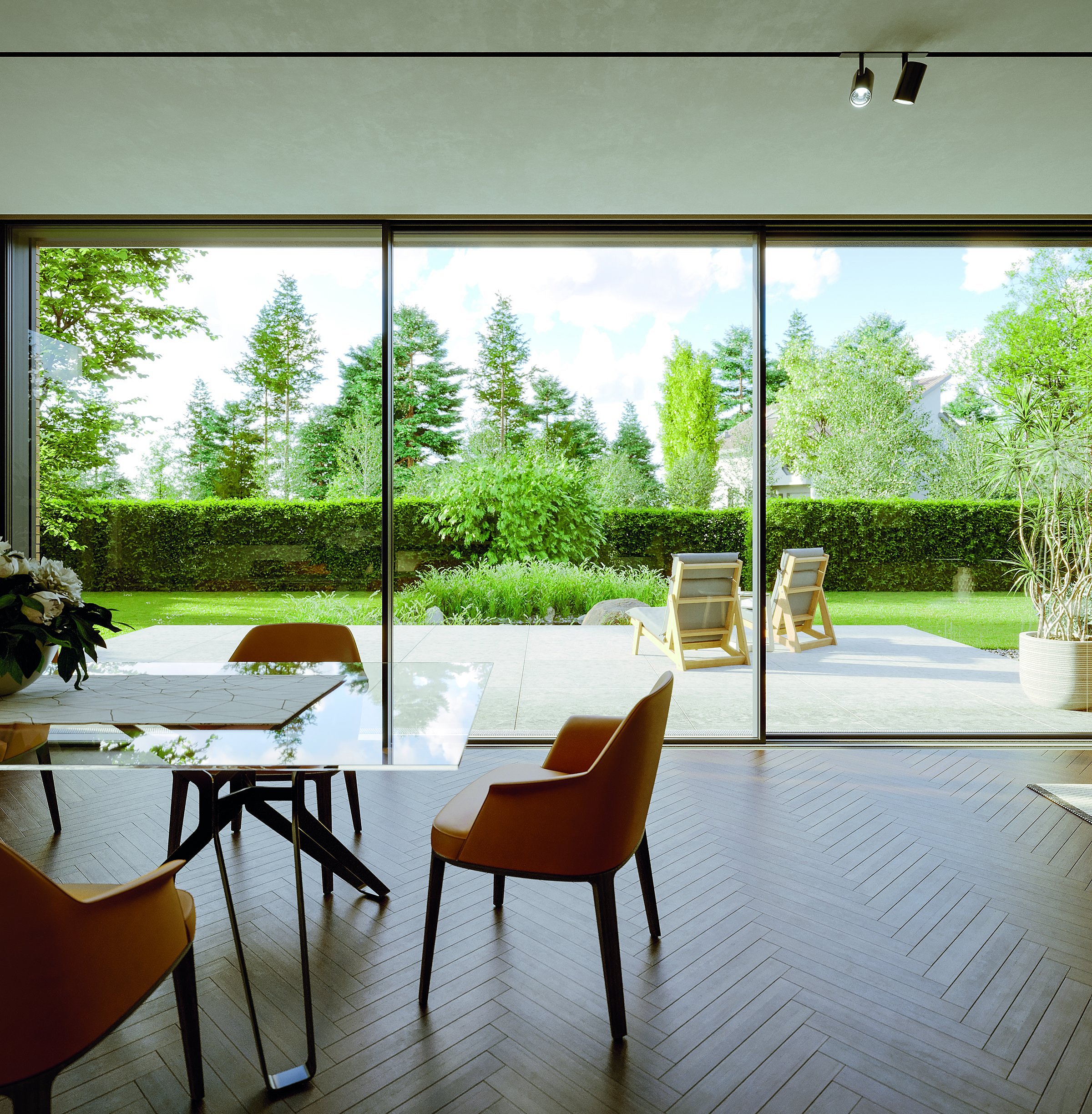

Muchas puertas de patio son estrechas, tienen marcos anchos, umbrales intrusivos y ocupan mucho espacio cuando están abiertas. Esto reduce la visibilidad y la comodidad. Los sistemas de ventanas correderas permiten puertas correderas de gran superficie con hasta un 98 % de superficie acristalada y umbrales sin barreras, conformes con la norma DIN 18024. Los perfiles delgados proporcionan una vista panorámica prácticamente sin marco, y los valores U a partir de 0,75 W/m²K (según el tamaño y el acristalamiento) mejoran la eficiencia energética. Esto crea una transición fluida entre la sala de estar y el jardín.

Para invernaderos y solarios, la protección contra la intemperie, la transparencia y el aislamiento térmico deben combinarse a la perfección. En combinación con los techos de patio SUNFLEX, los sistemas SF40, SF60 y SF80 son ideales para acristalamientos de invernaderos. Para acristalamientos de solarios, el sistema SF40, sin aislamiento, es la mejor solución, y la más económica.

Las pruebas de calidad del aire, la lluvia torrencial y la carga de viento ofrecen a las empresas especializadas la mejor base para la planificación.

Las galerías y balcones abiertos están expuestos al viento y a la intemperie, mientras que las paredes interiores sólidas limitan la luz y la flexibilidad. Los sistemas de ventanas correderas permiten acristalamientos de gran tamaño en galerías y balcones. Las versiones de dos o tres carriles con hasta seis paneles permiten aberturas especialmente amplias, y los umbrales bajos aumentan la comodidad. Según la ubicación y las necesidades de uso, se utilizan los modelos SF40, SF60 o SF80.

• Estructuras portantes (los sistemas no sustituyen la estructura portante principal).
• Proyectos con los máximos requisitos de aislamiento térmico (p. ej., estándar Passivhaus) al utilizar SF40 sin aislamiento.
• Aberturas muy pequeñas de menos de 1000 mm de ancho o 500 mm de alto.

Los análisis estructurales detallados y los cálculos físicos de la construcción (por ejemplo, capacidad de carga, protección contra la humedad) se preparan según cada proyecto por planificadores especializados o ingenieros estructurales.

Como regla general: el SF40 (sin aislamiento) es la solución perfecta para jardines de verano y zonas de uso estacional. El SF60 (con aislamiento térmico) es ideal para accesos a patios e invernaderos adyacentes a habitaciones con calefacción. Si planea ampliar su espacio habitable durante todo el año con requisitos de eficiencia energética especialmente altos, el SF80 (con alto aislamiento térmico) es la mejor opción. Su socio especialista de SUNFLEX hablará con usted sobre sus necesidades energéticas y le recomendará el sistema adecuado.

RC2 (Clase de Resistencia 2, anteriormente WK2) es una clase de resistencia europea para ventanas y puertas antirrobo según la norma DIN EN 1627. La norma especifica que el componente debe resistir un intento de robo con herramientas de palanca sencillas, como destornilladores, alicates o cuñas, durante al menos tres minutos. Las ventanas correderas SUNFLEX con características RC2 están equipadas con pernos de cabeza de hongo con cierre multipunto, perfiles de aluminio reforzado y acristalamiento resistente a impactos (P4A). Esta combinación dificulta considerablemente la apertura forzada de los paneles y disuade eficazmente a los ladrones oportunistas.

Las estadísticas muestran que la mayoría de los ladrones se dan por vencidos tras tres minutos de intentos fallidos. Las compañías de seguros y la policía recomiendan la protección antirrobo RC2 para edificios residenciales en barrios típicos.

El SF40 es un sistema de aluminio sin aislamiento con un perfil más plano y un vidrio más fino. Es ideal para zonas sin calefacción o de temporada. El SF60 cuenta con perfiles con aislamiento térmico de mayor profundidad y vidrio más grueso, lo que resulta en un aislamiento térmico significativamente mejorado. El SF80 es aún más robusto, admite vidrio de alto rendimiento y, por lo tanto, ofrece los valores U más bajos disponibles actualmente, a partir de 0,75 W/m²K, así como las más altas calificaciones de prueba para lluvia torrencial y cargas de viento. Estos tres sistemas ofrecen una clara progresión en el nivel de aislamiento, lo que le garantiza encontrar la ventana corredera perfecta para su proyecto.

Para los sistemas de aislamiento térmico SF60 y SF80, se pueden alcanzar valores Uw a partir de 0,75 W/m²K, dependiendo de la construcción del vidrio, el tamaño del elemento y las condiciones de contorno. Estos valores se calculan específicamente para cada proyecto, ya que cada configuración y dimensión del acristalamiento produce resultados diferentes. Su socio especialista puede realizar un cálculo preciso de Uw basándose en los bocetos de planificación y las especificaciones del vidrio. Esto permite adaptar el aislamiento térmico al edificio y a sus objetivos de eficiencia energética.

La estructura inferior del marco se puede instalar a ras del suelo, creando una solución prácticamente sin umbral. Esto permite que los sistemas cumplan con los requisitos de la norma DIN 18024 para construcciones sin barreras, por ejemplo, para personas con movilidad reducida o cochecitos de bebé. El diseño exacto del umbral y el drenaje se adapta a cada proyecto por la empresa especializada.

Los sistemas de ventanas correderas pueden alcanzar anchos de hasta 13.800 mm y alturas de hasta 4.000 mm, con dimensiones mínimas de 1.000 mm de ancho y 500 mm de alto. Según el modelo, se pueden instalar de 2 a 6 paneles. El SF40 admite pesos de panel de hasta 400 kg, mientras que los SF60 y SF80 admiten hasta 800 kg por panel. Esto permite el diseño de fachadas de vidrio de gran tamaño. Las dimensiones máximas prácticas en cada caso dependen de las cargas de viento, la construcción del vidrio y el sistema de fijación, y se determinan durante la fase de planificación especializada.

El mecanismo de seguimiento integrado conecta los paneles deslizantes, de modo que, al mover el panel operativo, los demás paneles se mueven automáticamente con él. Al cerrar, los paneles subsiguientes se desplazan uno tras otro hasta su posición final, sin necesidad de mover cada panel individualmente. Esto simplifica la operación, especialmente con sistemas anchos y paneles pesados. Al mismo tiempo, la secuencia de movimiento definida garantiza un sellado uniforme.

Los rodillos y las guías de acero inoxidable con rodamientos de bolas garantizan una apertura y un cierre suaves y prácticamente sin fricción de los paneles, independientemente de su peso.

El número de carriles describe la cantidad de guías paralelas presentes en los perfiles de suelo y techo. En un sistema de dos carriles, los paneles pueden desplazarse sobre dos carriles, y en un sistema de tres carriles, sobre tres. Esto permite diferentes configuraciones de apertura y mayores anchos de apertura, como la posibilidad de colocar varios paneles lateralmente en un mismo lado. El número adecuado de carriles depende de la distribución del espacio y del ancho de apertura deseado.

Sí, los sistemas pueden diseñarse para que los paneles se abran hacia la izquierda, hacia la derecha o en ambas direcciones. Esto permite aperturas centrales, distribuciones asimétricas y diversos conceptos operativos. El proceso de planificación tiene en cuenta las principales vías de tráfico, la disposición del mobiliario y las líneas de visibilidad. Su socio especialista desarrollará un plan de apertura adecuado según estas especificaciones.

Los sistemas están diseñados para compensar las tolerancias de construcción mediante zapatas de montaje y opciones de ajuste. Los marcos se alinean primero de forma aproximada y luego se ajustan con precisión mediante zapatas de montaje y tornillos de ajuste. Incluso después del acristalamiento, los paneles pueden reajustarse en altura y posición lateral. Esto garantiza un funcionamiento suave de los paneles deslizantes incluso en superficies irregulares.

Sí, los sistemas de ventanas correderas pueden utilizarse como separadores transparentes de espacios, por ejemplo, entre la cocina y el comedor o entre la sala de estar y la de trabajo. Según su posición respecto a la fachada y las necesidades climáticas, se puede utilizar una ventana sin aislamiento (SF40) o con aislamiento. El sistema (SF60/SF80) sería beneficioso. La ventaja: las habitaciones están conectadas visualmente, pero se mantienen separadas acústica y funcionalmente. Al mismo tiempo, se conserva la alta proporción de vidrio, permitiendo que la luz natural fluya libremente.

Las pruebas del SF60 han demostrado una excelente permeabilidad al aire (Clase 4), alta resistencia a la lluvia torrencial (Clase 9A) y una carga de viento fuerte de clase C3/B5, superando con creces el estándar de las puertas correderas convencionales. El SF80 ha demostrado un rendimiento superior: permeabilidad al aire (Clase 4), resistencia a la lluvia torrencial hasta la clase más alta, E750, y carga de viento de clase C5, las clases más altas alcanzables para ventanas y puertas. Estos valores excepcionales significan que los sistemas resisten incluso condiciones climáticas extremas y son ideales para ubicaciones muy expuestas, como terrenos en pendiente o zonas costeras. La clasificación específica para cada proyecto se determina en función de los documentos de planificación y la situación de la instalación.

SUNFLEX colabora con socios especialistas cualificados en Alemania y en todo el mundo que le ayudan con la planificación, el asesoramiento y la instalación profesional. Puede encontrar rápidamente un socio certificado cerca de usted mediante la búsqueda de socios especialistas [insertar enlace] en el sitio web de SUNFLEX. Estos socios conocen los requisitos técnicos de los sistemas de ventanas correderas y pueden asesorarle sobre dimensiones, valores de aislamiento y características disponibles.
